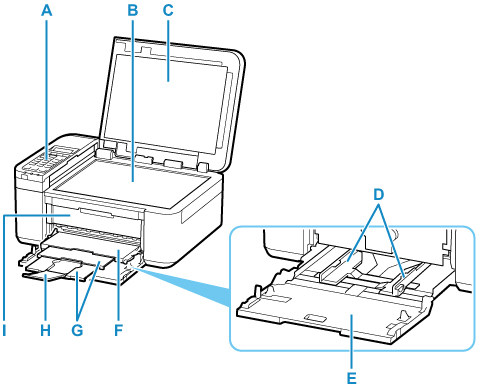

Pohľad spredu
- A: Ovládací panel
-
Používajte ho na zmenu nastavení alebo ovládanie tlačiarne.
- B: Predlohové sklo
- Sem vložte originál.
- C: Kryt dokumentov
- Otvorte ho pri umiestňovaní originálov na predlohové sklo.
- D: Vodiace lišty papiera
- Zarovnajte ich s bočnými hranami balíka papiera.
- E: Kazeta
-
Sem vložte papier. Naraz možno vložiť jeden alebo viacero hárkov rovnakej veľkosti a typu papiera, ktoré sa však automaticky budú podávať po jednom.
- F: Výstupný zásobník papiera
- Vysunie sa sem vytlačený papier.
- G: Podpera výstupného zásobníka
- Jej predĺžením podopriete vysunutý papier.
- H: Vysúvacia časť výstupného zásobníka
- Jej otvorením podopriete vysunutý papier.
- I: Kryt výstupu papiera
- Po jeho otvorení môžete vymeniť zásobník FINE alebo vybrať papier zaseknutý vnútri tlačiarne.

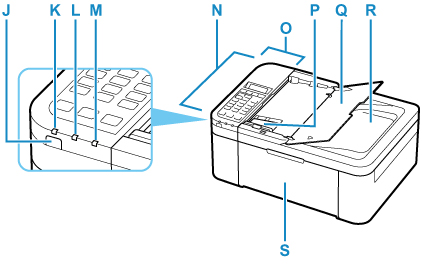

- J: Tlačidlo ZAP. (ON)
-
Zapína a vypína zariadenie. Pred zapnutím skontrolujte, či je zatvorený kryt dokumentov.
- K: Indikátor ZAP. (ON)
- Po zapnutí zariadenia začne blikať a potom ostane svietiť.
- L: Indikátor Pamäť FAXOV (FAX Memory)
- Svieti v prípade, ak sú v pamäti tlačiarne uložené prijaté alebo neodoslané dokumenty.
- M: Indikátor Alarm
- Keď sa vyskytne chyba, svieti alebo bliká.
- N: APD (automatický podávač dokumentov)
-
Sem vložte dokument. Dokumenty vložené v zásobníku dokumentov sa naskenujú automaticky po jednotlivých hárkoch.
- O: Kryt podávača dokumentov
- Otvorte ho pri odstraňovaní zaseknutých dokumentov.
- P: Vodiaca lišta dokumentov
- Túto lištu nastavte podľa šírky dokumentu v podávači APD.
- Q: Zásobník dokumentov
- Otvorte ho pri vkladaní dokumentu do podávača APD. Môžete sem vložiť dokument pozostávajúci aspoň z dvoch hárkov rovnakej veľkosti a hrúbky. Dokument vkladajte tak, aby strana určená na skenovanie smerovala nahor.
- R: Otvor na výstup dokumentu
- Privádzajú sa sem dokumenty skenované z podávača APD.
- S: Predný kryt
- Ak chcete papier vložiť do kazety, otvorte ju.
